在电力工程、建筑布线及工业设备领域，电缆符号如同精密设计的密码体系，通过简短的字母数字组合传递着电缆的核心参数信息。本文将从符号构成、常见类型等，系统解析电缆符号的“密码”。

一、电缆符号的构成规律

电缆符号通常由导体材料+绝缘材料+护套类型+附加功能 四部分构成，并可能包含电压等级、阻燃特性等信息。
示例：YJV-0.6/1kV-3×25+1×16

YJ：交联聚乙烯绝缘（XLPE）

V：聚氯乙烯（PVC）护套

0.6/1kV：额定电压（相电压0.6kV/线电压1kV）

3×25+1×16：3根25mm²相线+1根16mm²中性线

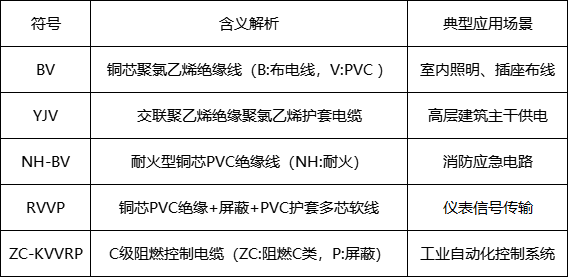

二、常见电缆符号解析

三、颜色编码的隐藏信息

电缆外皮颜色往往暗示功能属性：

红色/黄色/绿色 ：三相火线（L1/L2/L3）

蓝色：中性线（N）

黄绿色：接地线（PE）

黑色：直流电源或控制线

四、进阶解读技巧

标准溯源 ：对照GB/T12706（国内）、IEC60502（国际）标准文本

参数换算 ：YJV22-0.6/1kV 3×150+1×70表示三根150mm²相线+70mm²中性线

环境适配 ：热带地区选用YJY型（聚乙烯耐湿热），化工厂选用YJV62（非磁性铠装）

五、快速识别技巧

分节记忆法 ：按"-"划分符号段，逐段解码

字母优先原则 ：首字母决定电缆大类，后续字母表征特殊性能

数字组合规律 ：铠装代号（2位）+电压参数+截面积组合

行业标准对照 ：参考GB/T 12706（电力电缆）、GB 5023（布电线）等标准

结语

电缆符号系统是电气工程领域的专业语言，其精炼的编码规则承载着材料科学、结构力学、热力学等多学科知识的结晶。深入掌握这套符号体系，不仅能提升技术方案制定的精准度，更能在设备维护、故障排查等场景中实现"见符知义"的专业境界。唯有深入理解这些符号的逻辑，方能在复杂的电气系统中精准把控每一处细节。
