屏蔽层接地通常采用的方式

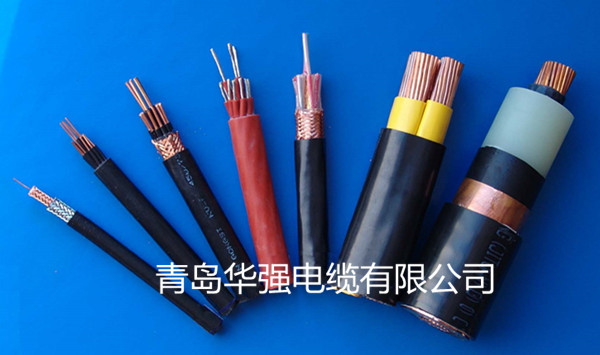

屏蔽层接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地

① 屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。


单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。

 ② 双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。

在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。

屏蔽电缆屏蔽层为何不能重复接地？

系统接地有浮地、直接接地和电容接地三种方式。

对PLC控制系统而言，它属高速低电平控制装置，应采用直接接地方式。由于信号电缆分布电容和输入装置滤波等的影响，装置之间的信号交换频率一般都低于1MHz，所以PLC控制系统接地线采用一点接地和串联一点接地方式。

集中布置的PLC系统适于并联一点接地方式，各装置的柜体中心接地点以单独的接地线引向接地极。如果装置间距较大，应采用串联一点接地方式，用一根大截面铜母线(或绝缘电缆)连接各装置的柜体中心接地点，然后将接地母线直接连接接地极。

信号源接地时，屏蔽层应在信号侧接地；不接地时，应在PLC侧接地；信号线中间有接头时，屏蔽层应牢固连接并进行绝缘处理，一定要避免多点接地。多个测点信号的屏蔽双绞线与多芯对绞总屏蔽电缆连接时，各屏蔽层应相互连接好，并经绝缘处理，选择适当的接地处单点接地。

总结： 1:两端的接地点难保没有电位差，有电位差就会有微弱电流，使屏蔽层实际上变成了接地线。 2:两端接地的屏蔽线工作于高频干扰较为严重地工作现场，会因屏蔽层和内部信号线间形成的线电容耦合到信号回路，严重的将影响信号误判。 3:各种调速器和PLC说明中都明确信号线屏蔽层必须单端接地并且接地端应该在控制器一侧。
