什么是交联聚乙烯绝缘电缆?
顾名思义，交联聚乙烯绝缘电缆就是绝缘介质材料为交联聚乙烯（XLPE），耐温可达90°C。聚氯乙烯电缆的耐温等级一般为70°C，而且聚氯乙烯在燃烧时会释放出有毒的HCl烟雾。
同等导体截面积的电缆，交联聚乙烯绝缘电缆的载流量要大于聚氯乙烯电缆。
适用范围
适用于工频额定电压0.6/1kV及以下配电网或工业装置中固定敷设之中。
使用特性
1、工频额定电压：U0/U（Um）0.6/1（1.2）kV。
2、电缆导体的允许长期工作最高温度90℃。
3、短路时(最长持续时间不超过5s)电缆导体允许最高温度不超过250℃。
4、电缆敷设时环境温度应不低于0℃。
5、电缆弯曲半径不小于电缆外径15倍。

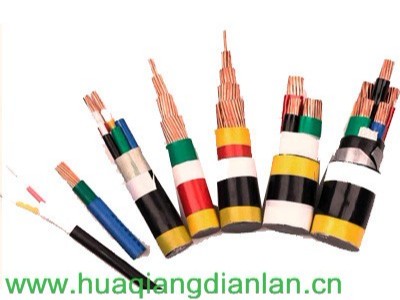

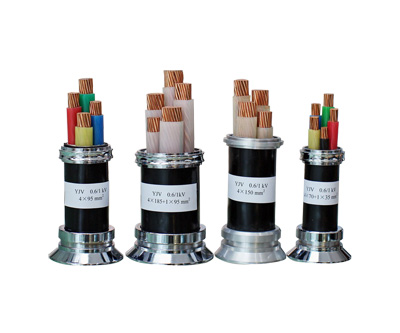

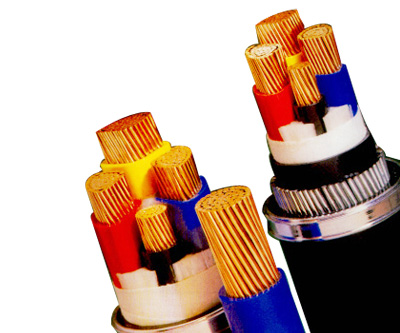

电缆的型号
|
型号 |
名 称 |
|
YJV |
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
|
YJLV |
铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
|
YJY |
铜芯交联聚乙烯绝缘聚乙烯护套电力电缆 |
|
YJLY |
铝芯交联聚乙烯绝缘聚乙烯护套电力电缆 |
|
YJV22 |
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
|
YJLV22 |
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
|
YJV23 |
铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
|
YJLV23 |
铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
|
YJV32 |
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
|
YJLV32 |
铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
电缆运行条件
在空气中敷设
1、单芯电缆平行敷设时中心距离:185mm及以下为电缆直径的2倍,240mm及以上为90mm.。
2 、周围环境空气温度：40℃
3、 导体的长期最高工作温度：90℃
4、不同环境温度载流量的修正系数(k)
|
环境空气温度 |
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
|
修正系数(k) |
1.29 |
1.22 |
1.15 |
1.08 |
1.00 |
0.91 |
直埋敷设
1、单芯电缆不接触敷设时，电缆中心距离为电缆直径的2倍。
2、土壤温度：25℃
3、导体的长期最高工作温度：90℃
4、土壤温度系数：1.0℃.m/w
5、直埋深度:0.7m
6、不同土壤温度下载流量的修正系数
|
土壤温度 |
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
|
修正系数(k) |
1.04 |
1.00 |
0.96 |
0.92 |
0.87 |
安装使用
电缆的选择
1、电缆的额定电压U0/U(Um)示为:UO是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
2、根据电缆的敷设环境及负荷的不同，正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合，不能承受机械外力作用；铠装型同非铠装适用的条件外可直埋于地下，能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。
储存和运输
电缆在储存中，应规范包装避免长期露天阳光暴晒，两端头可靠密封，不允许长期存放与潮湿的环境中且电盘不能平放。运输时应考虑盘高并有效固定，吊装时不允许几盘同时吊装，严禁从高处推下。
敷设安装
1、电缆敷设应采用专用工具，如放线架、导辊等，敷设过程中防止机械损伤，远离热源。
2、电缆穿管敷设时，管道内径不小于电缆外径的1.5倍,多根电缆穿管时禁止电缆拧绞挤压，管道有足够的容量，要求电缆的总面积不超过管内总面积的40%.
3、电缆敷设最低温度不低于0℃，弯曲半径不小于20倍。
4、 当采用牵引导体夹头方式敷设时，允许最大牵引力为P=OA(N),A导体截面. O为50N/mm(铜)和30N/mm2(铝)。
试验
安装结束后电缆不带负荷下进行绝缘电阻测试，必要时可进行交流工频耐压试验，历时1min.
电缆受潮原因
交联聚乙烯绝缘电力电缆在敷设安装和运行时造成潮气或水分进入电缆绝缘内，主要有以下几种情况。
（1）电缆端部封帽的密封不严或在电缆运输、敷设过程中电缆端部封帽被外力损坏。
（2）在电缆运输或敷设过程中电缆护层被外力破坏。
（3）在电缆试验或运行时，电缆绝缘击穿破坏电缆护层。
（4）电缆附件（特别是在直埋敷设时的中间接头）密封不严。潮气或水分一旦从电缆端部或电缆外护层进入电缆绝缘后，就有可能从绝缘外铜丝屏蔽的间隙或从导体的间隙纵向渗透，危及整个电缆系统。受潮后的电缆在高电场作用下会产生“水树枝”现象，从而使交联聚乙烯绝缘性能下降，最终导致电缆绝缘击穿。因此，受潮后的电线电缆必须进行去潮处理。
