RVV 护套线
  • RVV  电线
RVV 电线

中文名:RVV电线 / RVV  护套线 / ZR-RVV  阻燃护套线 / NH-RVV 耐火护套线

全   称:聚氯乙烯绝缘聚氯乙烯护套软电缆

简   述:RVV电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线,又称轻型聚氯乙烯护套软线,俗称软护套线,是护套线的一种。主要应用于电器、仪表和电子设备及自动化装置用电源线、控制线及信号传输线,具体可用于防盗报警系统、楼宇对讲系统等。

产品介绍 Product introduction

RVV 电线

RVV是指多股铜芯软线,外观看线上的标识,皮层和线芯的比拟厚度.皮层一般是聚氯材料.铜芯是19股绞合.规格一般有1,1.5,2.5平方毫米.在看线的长度(一圈为100米),国标线95-100米,非标线90米左右。

护套的作用 role

  • 保护电缆内护层不受机械损伤和化学腐蚀。
  • 增强线缆机械强度。

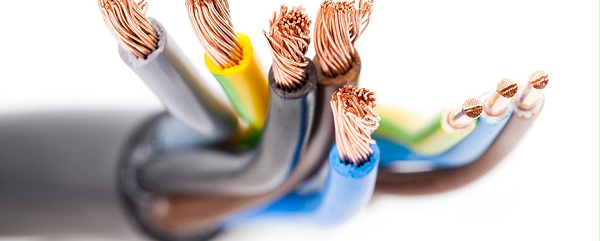

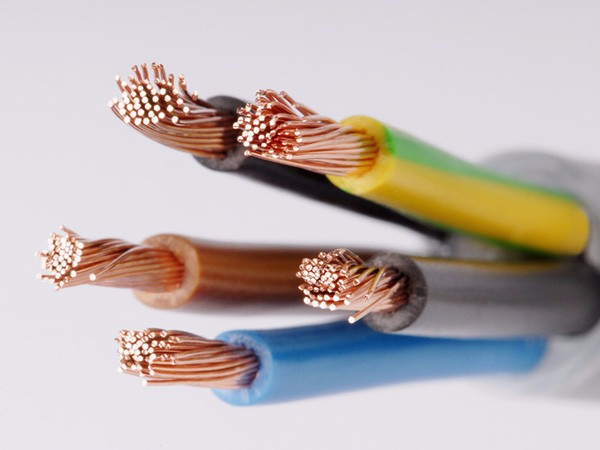

产品展示 Product display

RVV 电线

产品性能 Product performance

产品名称 RVV电缆线、RVV电线电缆
额定电压 300V/500V
导体 多股铜导体,符合GB/T 3956 第5类(等同于IEC60228.5)
绝缘 聚氯乙烯混合料(PVC)
护套 柔性聚氯乙烯混合料(PVC),灰色(RAL7001)
芯线标识 ≤5芯,彩色芯线;黑色芯线白色数字编号,黄绿地线
芯线数 2—5芯,7—36芯(CCC目录外产品,无CCC认证)
截面积 0.75-2.5mm²,0.5、2.5—35mm²(CCC目录外产品,无CCC认证)
测试电压 2000V,5min
绝缘电阻 >200M欧姆×KM
使用温度 -30~ +70℃
弯曲半径 15×电缆外径
阻燃特性 IEC 60 332.1
参考标准 GB 5023、IEC60227、HD VDE21.5 S3
包装规格 100m、500m、1000m

产品应用 The product application

RVV电缆线主要用于中、轻型移动电器、仪表仪器、家用电器、动力照明等柔性使用场所,可传输控制信号,也可传输动力信号,也适合敷设在桥架和软管中。同时,本产品在获得了CCC及CE标志的认证,符合HD(欧盟统一协调标准)的要求,不仅可以适用于国内市场,也适用于欧洲市场。按HD标准此电缆型号为H05VV-F。

规格线芯数 specifications

0.50 2×0.50 3×0.50 4×0.50 5×0.50 6×0.50 7×0.50
8×0.50 10×0.50 12×0.50 18×0.50 25×0.50 36×0.50
0.75 2×0.75 3×0.75 4×0.75 5×0.75 6×0.75 7×0.75
8×0.75 10×0.75 12×0.75 18×0.75 25×0.75 36×0.75
1.0 2×1.0 3×1.0 4×1.0 5×1.0 6×1.0 7×1.0
8×1.0 10×1.0 12×1.0 18×1.0 25×1.0 36×1.0
1.5 2×1.5 3×1.5 4×1.5 5×1.5 6×1.5 7×1.5
8×1.5 10×1.5 12×1.5 18×1.5 25×1.5 36×1.5
2.5 2×2.5 3×2.5 4×2.5 5×2.5 6×2.5 7×2.5
8×2.5 10×2.5 12×2.5 18×2.5 25×2.5 36×2.5
4.0 2×4.0 3×4.0 4×4.0 5×4.0 7×4.0
6.0 2×6.0 3×6.0 4×6.0 5×6.0 7×6.0
10.0 2×10.0 3×10.0 4×10.0 5×10.0
16.0 3×16.0 4×16.0 5×16.0
25.0 4×25.0 5×25.0
36.0 4×36.0 5×36.0

注释:
①另有更大额定电压450/750V、600/1000V RVV电缆线。
②另有更多芯线颜色。
③另有其他专用场所使用RVV电缆线产品(耐高低温、耐腐蚀、耐切削等性能)。
④CCC目录外产品型号为RVV,无CCC认证。

技术参数 The product application

芯数×标准截面mm 规格 绝缘厚度规定值mm 护套厚度规定值mm 20℃时导体电阻Ω/km不大于
铜芯 镀芯铜芯
2×0.5 16/0.20 0.5 0.6 39 40.1
2X0.75 24/0.20 0.6 0.8 26 26.7
2X1 32/0.20 0.6 0.8 19.5 20
2X1.5 30/0.25 0.7 0.8 13.3 13.7
2X2.5 49/0.25 0.8 1 7.98 8.21
3×0.5 16/0.20 0.6 0.6 39 40.1
3X0.75 24/0.20 0.6 0.8 26 26.7
3X1 32/0.20 0.6 0.8 19.5 20
3X1.5 30/0.25 0.7 0.9 13.3 13.7
3X2.5 49/0.25 0.8 1.1 7.98 8.21
4X0.75 24/0.20 0.6 0.8 26 26.7
4X1 32/0.20 0.6 0.9 19.5 20
4X1.5 30/0.25 0.7 1 13.3 13.7
4X2.5 49/0.25 0.8 1.1 7.98 8.21
5X0.75 24/0.20 0.6 0.9 26 26.7
5X1 32/0.20 0.6 0.9 19.5 20
5X1.5 30/0.25 0.7 1.1 13.3 13.7
5X2.5 49/0.25 0.8 1.2 7.98 8.21

产品优势 Product advantage

好电缆,铜芯是关键

好电缆,铜芯是关键
高纯度无氧铜,抗老化,高导电率,低损耗。
超强电流负载能力

好电缆,电阻要低

好电缆,电阻要低
电阻小,导电率更高,电阻直接影响电流在传输过程的消耗,电阻越小越节能

好电缆,绝缘层要厚薄均匀

好电缆,绝缘层要厚薄均匀
防止击穿,安全保障,华强采用高质量设备,保证了电缆的低偏心率,厚度均匀,有效防止电线电缆击穿,保证安全用电

好电缆,安全环保先行

好电缆,安全环保先行
不含有铅、镉、六价铬,汞等重金属,不含有溴系阻燃剂,不产生有害卤素气体及腐蚀性气体

好电缆,符合国家各项检测

好电缆,符合国家各项检测
层层检测,良心把关,华强坚持捍卫民族精工品质
