1. 例行试验
例行试验即出厂试验。即每根电缆 均需进行的试验。它包括以下几项：
⑴ 导体直流电阻试验
执行标准：GB/T 3956
⑵ 局部放电试验
执行标准：GB/T 3048.12 。每相在1.73U0下局部放电量应不超过10pC。
⑶ 交流电压试验
执行标准：GB/T 12706.2 。每相耐受工频电压5分钟不应击穿。
交流电压试验值
|
额定电压U0 kV |
3.6 |
6 |
8.7 |
12 |
18 |
21 |
26 |
|
试验电压 kV |
12.5 |
21 |
30.5 |
42 |
63 |
73.5 53 |
91 65 |
用三相变压器同时对三芯电缆进行电压试验时，电压应为表值的1.73倍。
2. 抽样试验

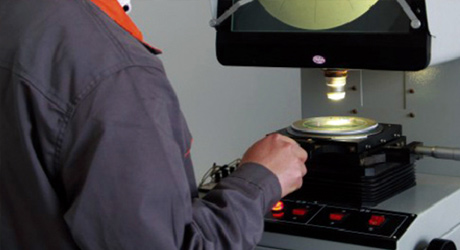

⑴ 结构尺寸检查
① 导体结构尺寸：应符合GB/T 3956的有关规定。
② 绝缘厚度：平均值不小于标称值，最小值不低于标称值的90%－0.1。
③ 护套厚度：平均值不小于标称值，最小值不低于标称值的85%－0.1 / 80%－0.2。
⑵ 四小时交流电压试验
本试验适用于3.6/6 kV以上的电缆 。试样长度不少于5米，在每相上施加试验电压4小时。试验电压如下：
四小时交流电压试验值
|
额定电压U0 kV |
6 |
8.7 |
12 |
18 |
21 |
26 |
|
试验电压 kV |
24 |
35 |
48 |
72 |
84 |
104 |
